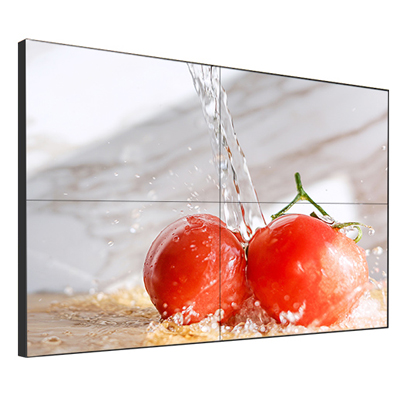

55寸3.5mm超窄边液晶拼接屏
参数介绍
注意：内容如有更改，恕不另行通知。
一、产品特性：
1. 采用韩国工业级三星液晶面板，适合7*24小时连续工作；
2. 高对比度、高亮度，极大的提高画面层次，更好的表现画面细节；
3. 采用 “动态超解像技术”，能将低像素图像在全高清显示屏中清晰再现；
4. 高保真数字处理，使图像更艳丽、逼真；
5. 拼接单元采用了先进的图像调整技术，水平和垂直可视角度可达178°；
6. 自带3D梳状滤波器和3D降噪；
7. 内置画面拼接功能；
8. 内嵌网络高清1080P解码模块，支持1-16画面分割缩放；
9. 接口丰富，视频信号可以环通；
10. 红外、RS232双控模式，支持PC远程控制；
11. 风扇智能检测，OSD菜单提醒；
12. 亮度智能检测，节能环保，整机单元待机功耗＜1W；
13. 采用防干扰金属外壳，无辐射；
14. 五金结构设计，工业级散热系统，延长设备使用寿命；
15. 内置电源，能耗低，超静音；
16. 快速堆叠，专业工程设计，支持弧形安装。
二、控制软件功能：
1. 大屏幕显示系统管理软件是为大屏幕拼接显示墙开发的应用管理系统，其主要功能是为用户提供对显示拼接墙上的各类应用窗口的控制和管理，对外部输入信号的调用，对显示屏的控制以及实现对矩阵、集中控制设备等相关外围设备的控制与管理；
2. 提供友好而简便的人机操作界面，对显示墙的操控方便快捷，操作直观，彻底改变了传统显示拼接墙系统操作复杂的缺陷；
3. KD-7200U 是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏,并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示；
4. 处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便；
5. 画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持 15X15 的液晶屏拼接；
6. KD-7200U 图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其 3D 视频亮色分离电路单元, 3D 的逐行处理及帧频归一转化电路单元, 3D 数字信号降噪单元,可将普通 PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号；
7. KD-7200U 图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达 1920x1080 高分辨率 WUXGA 输出，支持全系列的大尺寸液晶屏；
8. KD-7200 系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或HDMI/DVI/VGA/RGB信号放大至原始图像的 N×M 倍，在由显示单元组成的墙体上实现大屏幕拼接显示图象, 自然流畅,画质细腻，最大支持 15X15 的液晶屏拼接。
三、应用领域：
1. 机场、港口、码头、地铁、公路等交通运输行业信息显示终端；
2. 金融、证券信息显示终端；
3. 商业、媒体广告、产品展示等显示终端；
4. 教育培训/多媒体视频会议系统；
5. 调度、控制室、指挥中心；
6. 广电、大型演播/演出场所；
7. 军事、政府、城市等应急指挥系统；
8. 矿业、能源安全监控系统；
9. 消防、气象、海事、防汛、交通枢纽指挥系统。
四、技术参数：
1、液晶屏参数
|
屏幕尺寸 |
55英寸 |
|
面板类型 |
a-Si TFT-LCD |
|
背光类型 |
WLED |
|
显示比例 |
16:9 |
|
外形尺寸 |
1213.5mm*684.3mm*122mm |
|
显示区域 |
1209.6mm（H）*680.4mm（V） |
|
显示色彩 |
16.7M（8-bit） |
|
色域 |
72% NTSC (CIE1931) |
|
物理拼缝 |
3.5mm |
|
分辨率 |
1920（RGB）*1080（FHD） |
|
点距 |
0.630（H）*0.630（V） |
|
亮度（标准值） |
500cd/㎡（Typ.） |
|
对比度 |
4000:1（Typ.） |
|
可视角度（水平/垂直） |
178°/178° |
|
最佳角度 |
全视角 |
|
响应时间 |
≤8ms |
|
使用寿命 |
60000小时 |
2、拼接器参数
|
VGA接口 |
1个（输入） |
|
DVI接口 |
1个（输入） |
|
HDMI接口 |
1个（输入） |
|
复合视频（AV） |
BNC*1（输入） |
|
复合视频（AV） |
BNC*1（输出） |
|
控制信号输入 |
RS232*2(RJ45-8接口) |
|
控制信号环出 |
RS232*2(RJ45-8接口) |
|
USB接口 |
1个（固件升级） |
|
指示灯 |
1个（绿色正常/红色故障） |
|
电源插孔 |
1个 |
|
开关键 |
1个 |
3、安装方式
|
壁挂式 |
嵌入式、外挂式、前维护 |
|
落地式 |
落地支架、落地机柜、落地移动式、落地前维护 |
|
材质 |
五金支架/铝合金支架/定做 |
4、电源
|
电源输入 |
AC100-240V,50/60Hz |
|
电源功耗 |
≦280W |
|
待机功耗 |
≦1W |
|
彩色制式 |
PAL/NTSC/SECAM |
|
菜单语言 |
简体中文/繁体中文/英文 |
|
控制方式 |
遥控器/远程PC |
|
工作温度 |
0℃-50℃ |
|
存储温度 |
-20℃-65℃ |
|
工作/存储湿度 |
20%-80% |
5、装箱清单
|
55寸拼接屏 |
1台 |
|
电源线 |
1条 |
|
保修卡合格证 |
1套 |
|
使用说明书 |
根据所选软件发送电子版 |
|
外包装尺寸 |
1350mm*840mm*250mm（1台装） 1350mm*840mm*400mm（2台装） |
|
净重 |
28KG（单台） |
